ボール盤再生と北海道準備

2016.06.13

作業台再生して万力まで設置したのは過去の日記で書いたとおりですが、あと用意したいボール盤とグラインダーがまだ揃っていません。
先日Hガレージでそんな話をしていたら、『使ってないボール盤あるで、錆錆やけど』という有難いお話、早速頂いて帰りました。

あちらこちらサンドペーパーやワイヤブラシで磨き綺麗になりました。

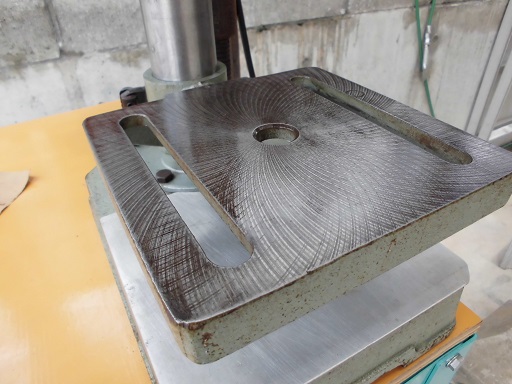

頂いた時の写真を撮り忘れたのですが、土台テーブルもフライスの削り目が見えるまで磨き、


同じく加工テーブルも、

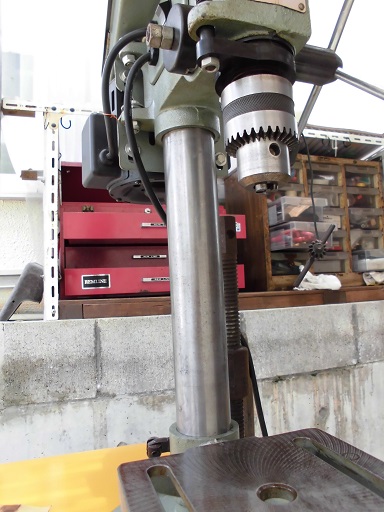

支柱もチャックもピカピカ


ハンドルもピカピカ、


土台テーブルの切欠き部分には切り粉など入り易いのでアルミ板で蓋を作り、グリス塗布して密着させました。


駆動ベルトの張り具合も調整して、あとチャックハンドルや加工テーブルの締め付けボルトなども磨いて油漬け、チャックも私の持っている最大径Φ13.0も余裕で掴めます。
ホームセンターで売っている信頼性イマイチのものを買うのを躊躇していたのですが、これは立派なメーカーブランドです。

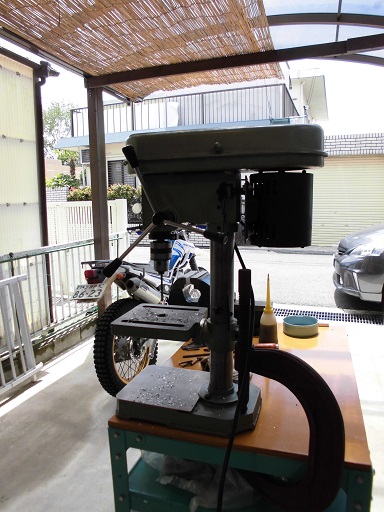

作業台に穴開けてボルト締めするほどのこともないか・・・と判断して、丁度あった大きなシャコ万力で固定しました。
Hガレージ主さん有難うございました。

早速ボール盤を使って加工します。

元々北海道行き用に大型シートバックをKTM690EDに取り付けるために作った台を、青鹿号の荷台に取り付けるための部品を作ります。

手持ちのスクラップから丁度良い具合のアルミ角材を見つけ、寸法決めして切り、これにM6のネジを切ります。

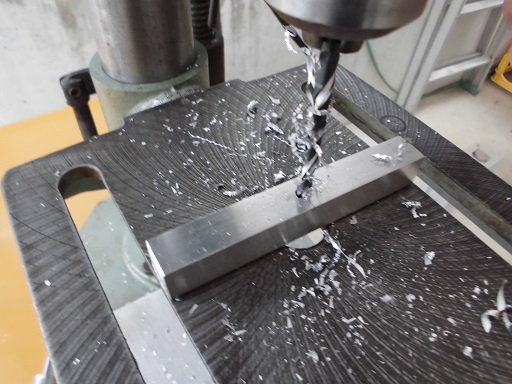

まずは下穴加工しますが、Φ4.6~4.8ぐらいの下穴としたいのですが0.5単位のドリルしか持ち合わせず、
ちょっとキツイが材質がアルミなのでキツイぐらいのほうが良いかとΦ4.5で加工。


M6のタップでネジを切ります・・・・下穴が小さいので1番タップからでもキツイ!
タップ折ったら難儀ですから油やって戻して切って戻して切ってを慎重に繰り返し、3番タップまで通して、


まずは部品の完成。


この作業ってボール盤がない時は、材料を万力に挟んでハンドドリルでやっていましたが、材料に対し垂直に穴あけするのが目視で難しかった作業です。

青鹿号のキャリヤを挟むように取り付けます。
荷台上面には皿ネジの頭が3か所。


下から覗くと加工部品がしっかりとキャリヤを挟んでいます。
若干皿ネジが長いが当たり面にゴム板を貼れば丁度よくなるでしょう。


これで夏の北海道行き、大型シートバックが積めるようになりました。

それにしてもマイガレージにボール盤のある風景って・・・・ええ感じやね。


ドリルの刃先のへたったものがあり、その研磨用にあとはグラインダーが必要ですね。
まあこれは高くはないので、すぐ買えるでしょう。
